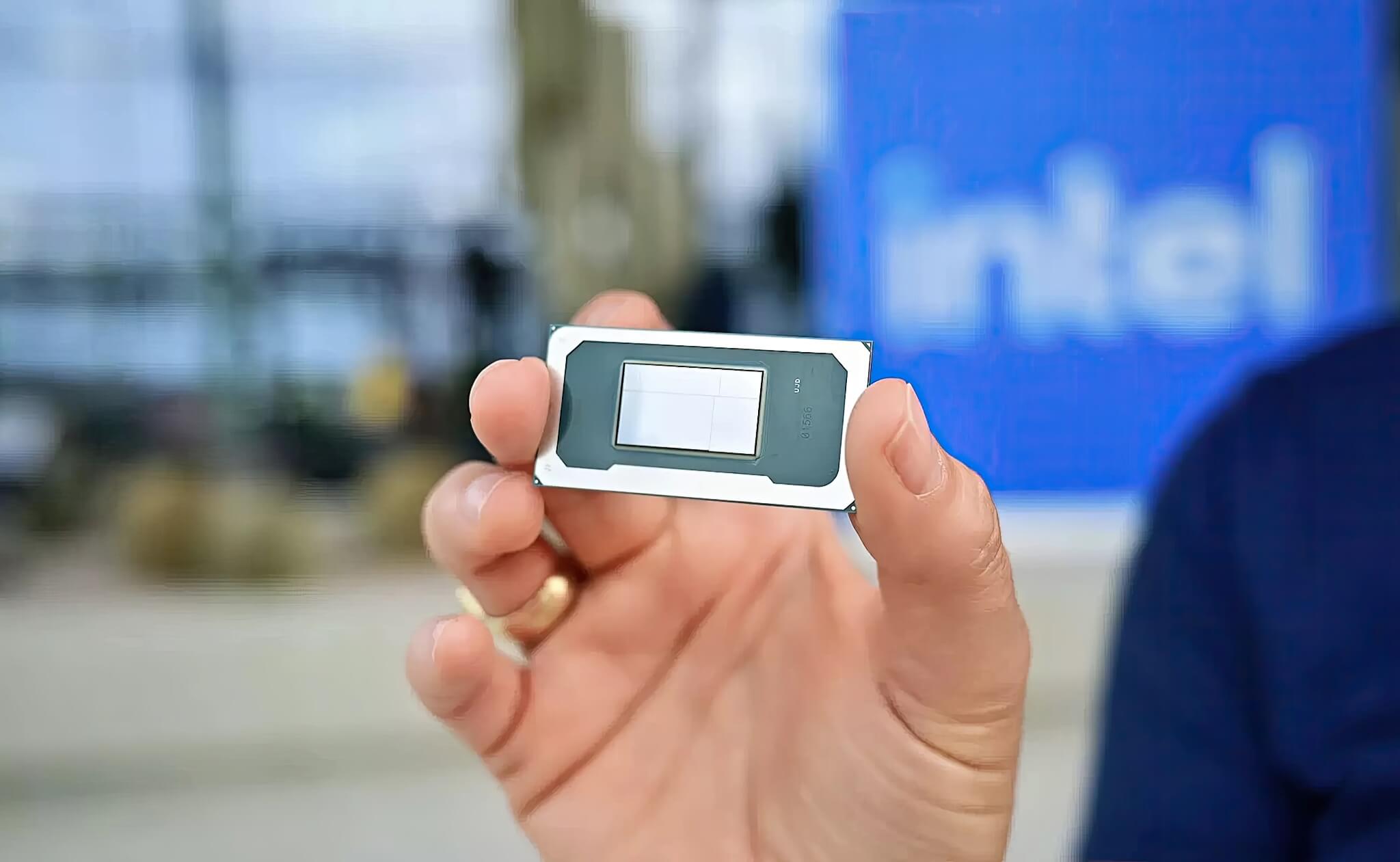

Intel đang đặt cược toàn bộ tương lai vào tiến trình 18A – một biểu tượng cho tham vọng kỹ thuật đỉnh cao nhưng cũng đầy rẫy những thách thức về mặt thương mại. Tính đến đầu năm 2026, công nghệ này đã chính thức được xác thực thông qua dòng chip Panther Lake, chứng minh rằng những bước đột phá về kiến trúc bán dẫn là hoàn toàn khả thi. Tuy nhiên, dù nắm trong tay “chìa khóa” có thể định nghĩa lại cách thế giới chế tạo chip, hãng vẫn đang đối mặt với một thực tế khắc nghiệt là các đối tác trong ngành vẫn chưa vội vàng cam kết sử dụng. Đây là một cuộc chơi mà gã khổng lồ Mỹ không chỉ phải chiến đấu với những giới hạn vật lý, mà còn phải thuyết phục cả một hệ sinh thái thay đổi thói quen thiết kế đã tồn tại hàng thập kỷ qua.
Intel và bước nhảy vọt mang tên kiến trúc điện mặt lưng PowerVia

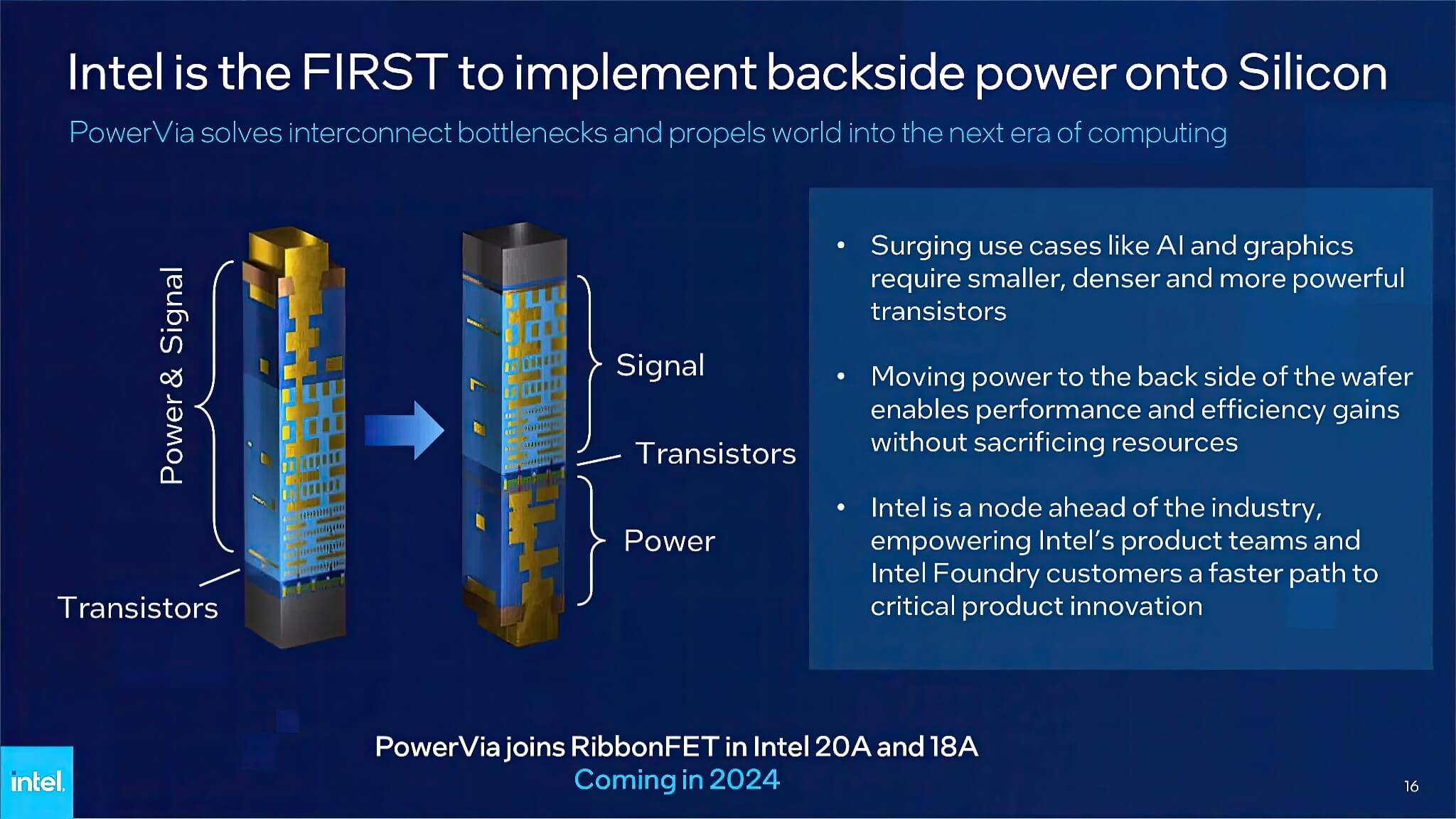

Điểm đáng tiền nhất của tiến trình 18A nằm ở mạng lưới phân phối điện mặt lưng (BSPDN), hay còn được gọi với cái tên thương mại là PowerVia. Trong hàng chục năm qua, điện năng và tín hiệu dữ liệu luôn được dồn ở mặt trên của tấm silicon, gây ra sự nhiễu loạn và làm giảm hiệu năng. Với 18A, Intel đã thực hiện một cú đảo ngược ngoạn mục khi đưa toàn bộ hệ thống mạch điện xuống mặt dưới của con chip. Cách làm này giúp giải phóng hoàn toàn mặt trên để tối ưu hóa đường truyền tín hiệu, kết hợp cùng thiết kế transistor RibbonFET tối tân.
Thực tế cho thấy, việc tách biệt hai con đường này giúp giảm đáng kể sự can thiệp điện từ, cho phép dòng điện tiếp cận các transistor trực tiếp hơn. Kết quả là máy tính của bạn sẽ đạt được tốc độ xử lý nhanh hơn, điện áp ổn định hơn và đặc biệt là giảm nhiệt lượng tỏa ra – một yếu tố sống còn khi các thiết bị ngày càng mỏng nhẹ. Trên lý thuyết, công nghệ này giúp hãng dẫn trước đối thủ TSMC tới hai thế hệ tiến trình, mang lại lợi thế cực lớn về mật độ hiệu năng và hiệu quả sử dụng năng lượng. Đây là một bước đi mang tính quyết định để hãng lấy lại vị thế dẫn đầu về công nghệ sản xuất chip.
Thách thức từ hệ sinh thái và giá trị sử dụng lâu dài
Tuy nhiên, chính bước nhảy vọt về kỹ thuật này lại tạo ra rào cản thương mại đáng kể cho Intel. Theo phân tích, việc chuyển sang kiến trúc điện mặt lưng đòi hỏi các công ty thiết kế chip phải thay đổi hoàn toàn quy trình làm việc và cấu trúc vật lý của chip từ con số không. Những bộ công cụ và thư viện thiết kế cũ kỹ vốn dành cho kiến trúc truyền thống nay không thể sử dụng trực tiếp. Điều này khiến các đối tác lớn dù thèm muốn hiệu năng của 18A nhưng vẫn ngần ngại vì chi phí tái cấu trúc quá lớn. Hãng đang sở hữu một hệ sinh thái sản xuất mà phần còn lại của thế giới thiết kế dường như vẫn chưa kịp thích nghi.
Dẫu vậy, giá trị sử dụng lâu dài của tiến trình 18A là không thể phủ nhận. Các chuyên gia dự báo rằng sự bùng nổ thực sự sẽ diễn ra vào khoảng năm 2027, khi các công ty cung cấp công cụ thiết kế và các đội ngũ kỹ sư bắt đầu làm quen với mô hình mới này. Khi đó, những lợi ích về hiệu quả tính toán và tiết kiệm năng lượng của PowerVia sẽ trở nên áp đảo, biến chi phí thiết kế ban đầu thành một khoản đầu tư xứng đáng. Intel đã chứng minh được rằng 18A hoạt động rất tốt, giờ đây nhiệm vụ của họ là thuyết phục cả một ngành công nghiệp tái thiết lập thói quen thiết kế từ dưới lên trên.
Tóm lại, nếu bạn đang chờ đợi những bước đột phá thực sự về hiệu năng xử lý trên các dòng máy tính tương lai, hãy kiên nhẫn với Intel. Tiến trình 18A chính là nền móng cho những thế hệ chip 14A và xa hơn nữa, nơi mà mọi rào cản về vật lý sẽ bị phá vỡ nhờ sự thông minh trong kiến trúc. Đây không chỉ là một thành tựu kỹ thuật, mà là một cuộc cách mạng đang chờ đợi thời điểm chín muồi để thực sự bùng nổ trên quy mô toàn cầu.
