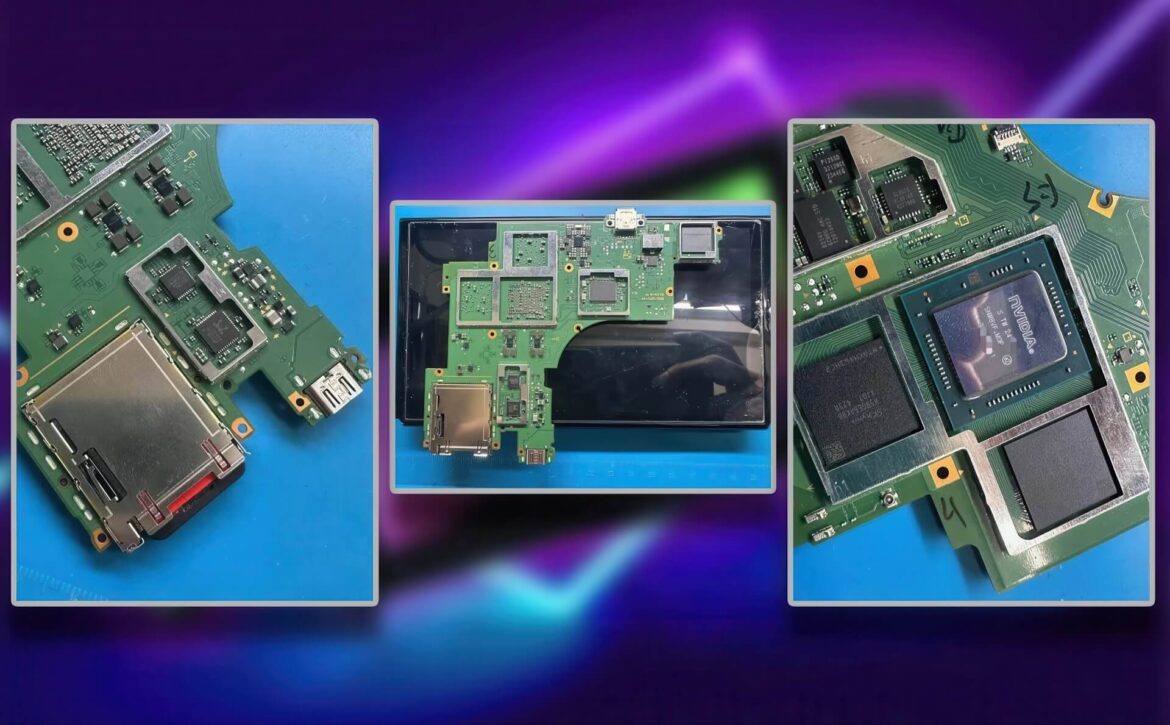

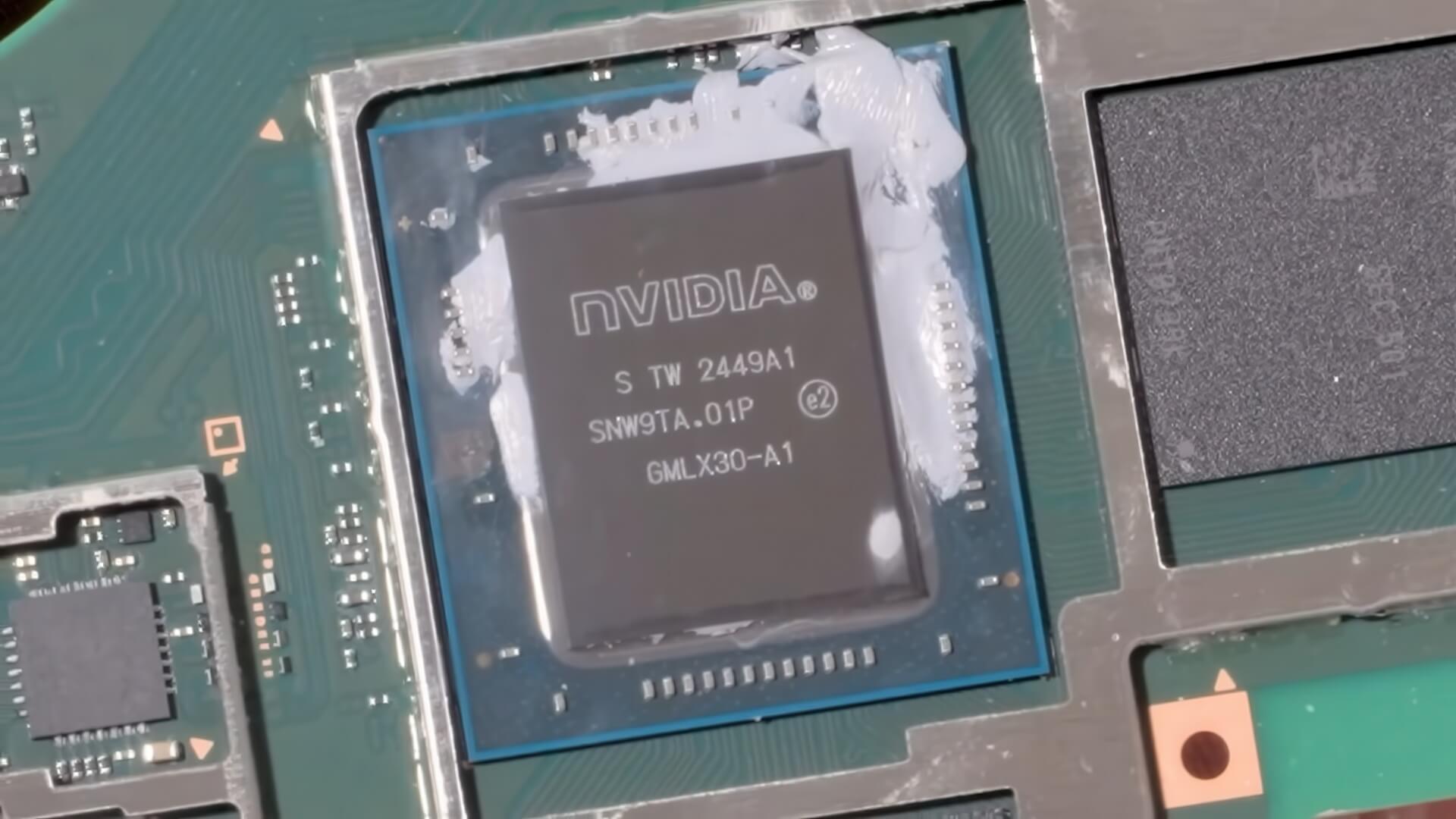

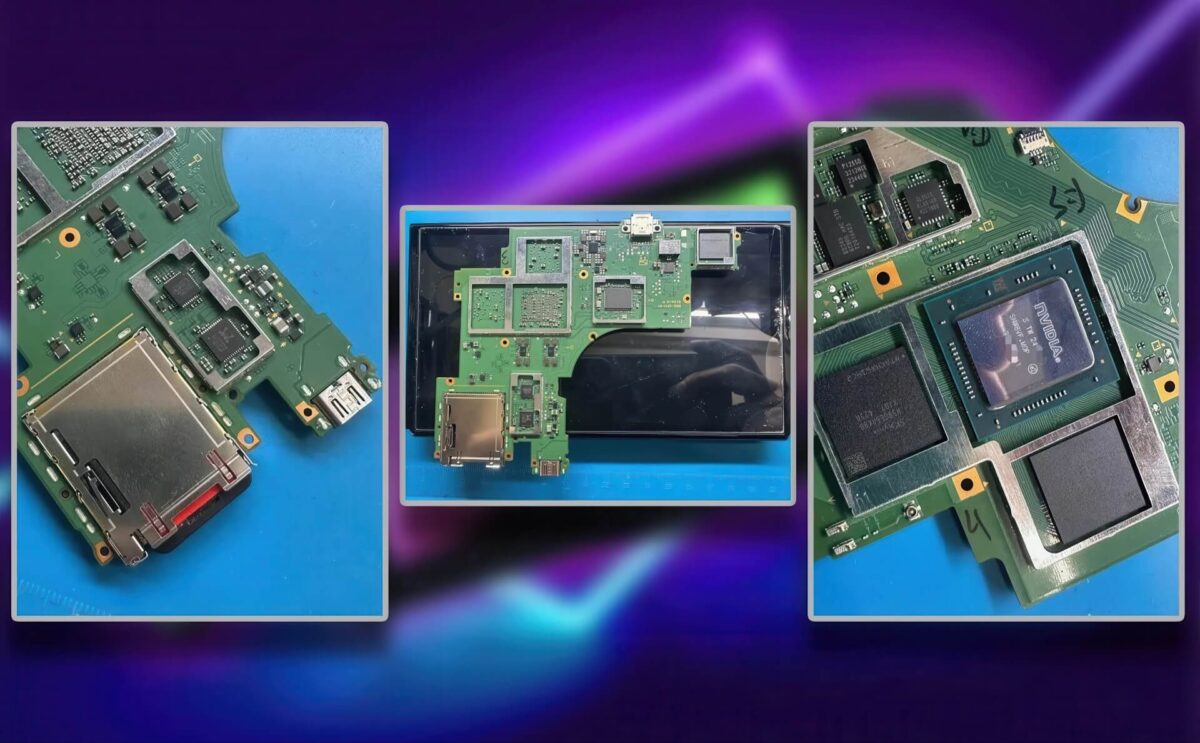

Nintendo Switch 2 vừa được tháo rời trong một video “Mổ xẻ”, mang đến cái nhìn toàn diện về cấu trúc phần cứng bên trong của thiết bị chơi game cầm tay được mong đợi nhất năm 2025. Ngay ở phần bo mạch chủ (PCB), điểm nhấn lớn nhất là sự xuất hiện của chip Nvidia Tegra thế hệ mới – tên mã GMLX30-A1, vốn được đồn đoán là dòng T239 dựa trên kiến trúc Ampere, cùng hàng loạt linh kiện cao cấp đến từ SK Hynix và Mediatek. Sự hợp tác giữa các tên tuổi lớn này đã tạo nên bước tiến lớn về hiệu năng, đồ họa và trải nghiệm người dùng cho Nintendo Switch 2, nhưng cũng đồng thời khiến việc sửa chữa máy trở nên cực kỳ phức tạp và không thân thiện với người dùng phổ thông.
Cấu trúc phần cứng ấn tượng của Nintendo Switch 2
Điểm đáng chú ý nhất trong quá trình “Mổ xẻ” là sự hiện diện của chip Nvidia Tegra T239, trái tim của Nintendo Switch 2. Đây là SoC dựa trên kiến trúc Ampere, tích hợp CPU 8 nhân Arm Cortex-A78C và GPU 1.536 nhân CUDA, hỗ trợ các công nghệ đồ họa hiện đại như DLSS và Ray Tracing, mang lại hiệu năng vượt trội so với thế hệ trước. Dung lượng RAM nâng cấp lên 12GB LPDDR5X cho phép xử lý đa nhiệm mượt mà, còn bộ nhớ trong 256GB chuẩn UFS tốc độ cao của SK Hynix giúp tăng tốc độ tải game và lưu trữ dữ liệu hiệu quả hơn.
Không chỉ dừng lại ở đó, Nintendo Switch 2 còn trang bị module Wi-Fi/Bluetooth của Mediatek, hỗ trợ Wi-Fi 6 và Bluetooth mới nhất, giúp kết nối mạng nhanh, ổn định, giảm lag khi chơi game online. Màn hình LCD 7.9 inch, độ phân giải 1080p, hỗ trợ HDR và tần số quét lên tới 120Hz mang đến trải nghiệm hình ảnh sống động, sắc nét, phù hợp cả khi chơi cầm tay lẫn xuất ra TV 4K thông qua dock mới hỗ trợ xuất hình ảnh 4K HDR và tích hợp quạt tản nhiệt.
Bên cạnh đó, Joy-Con thế hệ mới sử dụng cơ chế nam châm thay cho kiểu trượt truyền thống, các nút bấm được thiết kế lớn hơn, tăng độ bền và bổ sung chế độ “chuột” cho trải nghiệm chơi game đa dạng hơn.
Những thách thức về sửa chữa và bảo trì
Quá trình “Mổ xẻ” cũng cho thấy Nintendo Switch 2 được thiết kế với nhiều lớp kim loại bảo vệ, đặc biệt là ở khu vực bo mạch chủ (PCB), khiến việc tháo lắp và sửa chữa trở nên vô cùng phức tạp. Để tiếp cận các linh kiện bên trong, người dùng phải tháo rời nhiều lớp che chắn, từ pin, tản nhiệt cho đến các lớp vỏ bảo vệ, đòi hỏi kỹ năng chuyên nghiệp và dụng cụ chuyên dụng. Điều này giúp thiết bị bền bỉ hơn trước các tác động vật lý thông thường, nhưng lại gây khó khăn lớn khi cần bảo trì hoặc thay thế linh kiện. Nếu người dùng tự ý tháo máy không chỉ có nguy cơ làm hỏng thiết bị mà còn có thể bị mất quyền bảo hành từ nhà sản xuất.
Dù sở hữu hiệu năng mạnh mẽ, Nintendo Switch 2 vẫn còn một số điểm hạn chế. Công nghệ Ray Tracing dù được hỗ trợ nhưng bị giới hạn do tài nguyên phần cứng chưa thực sự dư dả. Thời lượng pin dao động từ 2 đến 6,5 giờ tùy tựa game, chưa tạo ra sự bứt phá so với thế hệ trước, nhất là khi máy sở hữu màn hình lớn, tần số quét cao và các tính năng mới tiêu tốn nhiều năng lượng hơn.
Tóm lại: Nintendo Switch 2 là một bước tiến lớn về phần cứng và trải nghiệm chơi game, nhờ sự kết hợp giữa chip Nvidia Tegra T239, bộ nhớ SK Hynix, kết nối Mediatek và màn hình 120Hz HDR. Thiết kế Joy-Con và dock mới giúp tối ưu hóa trải nghiệm đa dạng cho người dùng, đồng thời đáp ứng nhu cầu của các tựa game AAA hiện đại. Tuy nhiên, thiết kế nhiều lớp bảo vệ khiến việc sửa chữa, bảo trì trở thành thách thức lớn, không phù hợp cho việc tự tháo lắp. Người dùng nên cân nhắc kỹ trước khi can thiệp vào bên trong máy để tránh mất bảo hành hoặc làm hỏng thiết bị. Nhìn chung, Nintendo Switch 2 là sản phẩm sáng giá cho game thủ, dù vẫn còn một số giới hạn về pin và khả năng sửa chữa.
